¿Qué son los inductores?

Un inductor, también llamado bobina, estrangulador o reactor, es un componente eléctrico pasivo de dos terminales que almacena energía en un campo magnético cuando la corriente eléctrica fluye a través de él. Un inductor normalmente consta de un cable aislado enrollado en una bobina. Si desea conocer las especificaciones y precios de Inductores, ¡contáctenos!

Ventaja de los inductores

01/

asfixia
Los inductores impiden el flujo de corriente continua (CC) y permiten el paso de corriente alterna (CA).

02/

Filtración
Los inductores pueden filtrar CA, refinando la forma de onda y produciendo una señal de CA más purificada.

03/

Resonancia
Los inductores, cuando se combinan con condensadores, forman circuitos resonantes que generan resonancia de alta frecuencia, logrando un flujo de corriente estable.

04/

Afinación
Los inductores se emplean en circuitos de sintonización para estabilizar la frecuencia de funcionamiento de los amplificadores a una frecuencia específica.

05/

Tiempo de retardo
Los inductores se utilizan en circuitos para introducir una constante de tiempo, lo que permite controlar el retardo de tiempo de la señal.

06/

Muesca
Los inductores se emplean en circuitos de filtro de muesca para confinar las señales de interferencia dentro del circuito, evitando que afecten a otros circuitos.

07/

Filtrado de señal
Los inductores se pueden utilizar para filtrar señales, permitiendo que solo pasen las señales deseadas y suprimiendo la interferencia de otras señales.

08/

Filtrado de ruido
Los inductores se utilizan para filtrar el ruido, aislando el ruido disruptivo dentro del circuito donde se encuentra el inductor, evitando así interferencias con el funcionamiento normal de otros circuitos.

Tipo de inductores

01. Inductores de núcleo de aire.

Los inductores de núcleo de aire son un tipo específico de inductor que utiliza un núcleo no magnético, como aire o plástico, con una bobina de alambre enrollada a su alrededor. Encuentran aplicación en diversos circuitos electrónicos, incluidos circuitos digitales de alta velocidad, electrónica de potencia y circuitos de radiofrecuencia (RF).
Una de las ventajas importantes de utilizar inductores de núcleo de aire es su baja interferencia magnética. No utilizan un núcleo magnético que pueda provocar fugas de campos magnéticos e interferir con los circuitos cercanos. En consecuencia, los inductores de núcleo de aire son ideales para circuitos que requieren un alto nivel de pureza de señal, como transmisores y receptores de radio.

02. Inductores con núcleo de hierro.

Los inductores de núcleo de hierro son un tipo de inductor que utiliza un núcleo magnético, generalmente hecho de hierro o ferrita, con una bobina de alambre enrollada a su alrededor. Se utilizan ampliamente en diversos circuitos electrónicos, incluidos la electrónica de potencia, transformadores e inductores utilizados para el almacenamiento y filtrado de energía.
Una de las ventajas importantes de los inductores con núcleo de hierro es su alto valor de inductancia. Son adecuados para su uso en aplicaciones que requieren una gran cantidad de inductancia, como la electrónica de potencia. El material del núcleo magnético proporciona una alta permeabilidad, lo que aumenta la intensidad del campo magnético y permite un mayor nivel de almacenamiento de energía.
Los inductores con núcleo de hierro también tienen un alto nivel de acoplamiento magnético entre los devanados. Esto significa que la energía se puede transferir de manera más eficiente desde la entrada a la salida del inductor, lo que los hace ideales para su uso en transformadores donde la energía se transfiere entre dos bobinas de cable a través de un campo magnético.

03. Inductores con núcleo de ferrita.

Los inductores con núcleo de ferrita utilizan un núcleo magnético hecho de ferrita, un material cerámico compuesto de óxido de hierro y otros óxidos metálicos. Ofrecen varias ventajas sobre otros tipos de inductores, incluida alta inductancia, bajas pérdidas magnéticas y capacidades de alta frecuencia.
Su alta inductancia los hace ideales para su uso en aplicaciones que requieren una gran cantidad de inductancia, como electrónica de potencia y circuitos de RF. El material de ferrita tiene una alta permeabilidad magnética, lo que le permite almacenar una gran cantidad de energía magnética. Además, tienen bajas pérdidas magnéticas debido a la baja pérdida por histéresis del material, lo que permite un almacenamiento de energía eficiente y una pérdida mínima de energía.
Los inductores con núcleo de ferrita también tienen capacidades de alta frecuencia, lo que les permite operar a altas frecuencias sin pérdidas de energía ni distorsiones significativas. Se utilizan habitualmente en fuentes de alimentación, amplificadores y circuitos de RF.
Sin embargo, los inductores con núcleo de ferrita pueden ser más caros y difíciles de fabricar que otros tipos de inductores, lo que puede hacerlos menos adecuados para aplicaciones sensibles a los costos.

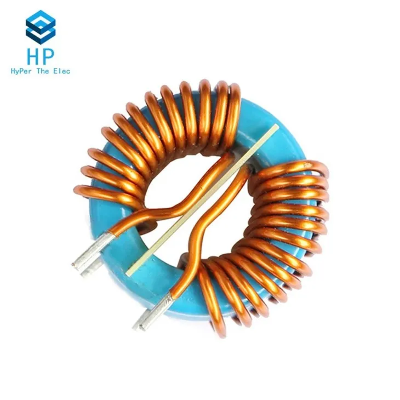

04. Inductores toroidales

Los inductores toroidales son un tipo de inductor con un núcleo en forma de rosquilla hecho de ferrita o material de hierro en polvo y alambres enrollados alrededor del núcleo. La forma circular del núcleo proporciona varias ventajas, como un alto nivel de inductancia para su tamaño y bajas emisiones de interferencias electromagnéticas (EMI). El flujo magnético está contenido dentro del núcleo, lo que conduce a un uso más eficiente del espacio y a un mejor rendimiento. Las bajas emisiones de EMI los hacen ideales para su uso en aplicaciones donde minimizar la EMI es fundamental.
Los inductores toroidales también tienen una resistencia menor que otros tipos de inductores, lo que los hace más eficientes a la hora de almacenar y liberar energía, lo que los hace adecuados para su uso en aplicaciones de suministro de energía y amplificadores de audio. Tienen un campo magnético uniforme y un bajo nivel de histéresis magnética, lo que proporciona un rendimiento constante en una amplia gama de frecuencias y temperaturas.
Sin embargo, los inductores toroidales tienen algunas desventajas, incluido un mayor costo debido a los procesos de fabricación y los materiales utilizados, y un bobinado y soldadura más difíciles debido a su forma. A pesar de estas limitaciones, los inductores toroidales se utilizan ampliamente en diversos dispositivos y equipos electrónicos, como amplificadores de audio, fuentes de alimentación y circuitos de RF.

05. Inductores SMD

Los inductores SMD (dispositivo de montaje en superficie) están diseñados específicamente para aplicaciones de montaje en superficie en electrónica. Estos inductores se construyen con un alambre plano y delgado que se enrolla alrededor de un núcleo hecho de material magnético, como ferrita o hierro en polvo. Para garantizar la longevidad y durabilidad, el devanado se recubre con una capa protectora de epoxi u otros materiales.

Aplicación de inductores

En circuitos de tuning

Los inductores se utilizan en circuitos que se pueden sintonizar para permitir que fluya una frecuencia específica de corriente. En tales circuitos, se utilizan inductores con condensadores en tándem para seleccionar la frecuencia deseada de la corriente que fluye en ese circuito. Los inductores se utilizan ampliamente en circuitos de sintonización para seleccionar frecuencias específicas para radio, televisión y otras aplicaciones.

En fuente de alimentación

Los inductores se utilizan en circuitos de suministro de energía para mantener un flujo constante de corriente y evitar cualquier cambio repentino en el voltaje de la corriente que fluye en el circuito.

En Sensores

Los inductores se utilizan en sensores que funcionan según el principio de inductancia. El campo magnético variable presente se opone al flujo de corriente a través de la bobina.

En transformadores

Se pueden utilizar dos inductores como transformador. Un inductor, cuando se conecta a una fuente de corriente alterna, producirá un campo magnético. Debido a las variaciones de las corrientes alternas, el campo magnético también variará, lo que dará como resultado que se genere una fuerza electromotriz en la otra bobina. Si se conecta una carga a la segunda bobina, tendría voltaje a través de ella.

En motores de inducción

En los motores de inducción, que utilizan corriente alterna, el rotor se mueve debido al campo magnético entre el rotor y el estator. Ambos campos magnéticos son generados por la corriente alterna y en ella se utilizan inductores.

En filtros

Los inductores se utilizan como filtros para permitir el paso de la corriente alterna de una frecuencia específica. En la construcción de filtros, se utilizan inductores junto con condensadores.

En estranguladores

En circuitos que requieren conversión de CA a CC, los inductores se utilizan como inductores que no permiten que fluya corriente alterna debido al voltaje opuesto generado, sino que solo permiten que fluya corriente CC.

En relevos

Siempre que la corriente alterna pasa a través de un inductor, genera un campo magnético que puede usarse para generar corriente en otros inductores. Por tanto, estos inductores también pueden utilizarse como relés.

En perlas de ferrita

Las perlas de ferrita son los objetos cilíndricos que vemos en nuestros cables de carga o cables de transferencia de datos USB. Estos son inductores que evitan que cualquier ruido de alta frecuencia fluya a través del circuito.

Como dispositivo de almacenamiento de energía

Los inductores pueden servir como dispositivos de almacenamiento de energía en virtud de su capacidad para almacenar energía del campo magnético en sus bobinas. Esta capacidad de almacenamiento de energía permite que los inductores funcionen como reguladores de voltaje, reductores de ondulación, osciladores, circuitos resonantes y fuentes de energía de respaldo en diversas aplicaciones eléctricas y electrónicas.

Cómo elegir inductores

Determinar el valor de inductancia

El primer paso es determinar el valor mínimo de inductancia requerido. Esto depende de la corriente de rizado aceptable y se puede calcular usando la siguiente fórmula: Lmin=(Vout/fsw)*(Vout/(Vout-Vin))
Dónde:
● Lmin es la inductancia mínima en henrios.
● Vout es el voltaje de salida.
● Vin es el voltaje de entrada.
● fsw es la frecuencia de conmutación en Hz
Un buen punto de partida es establecer la corriente de rizado en el 20-30% de la corriente de carga máxima. Una corriente de ondulación más baja permite el uso de condensadores de salida más pequeños pero requiere un inductor más grande.

Determinar la corriente de saturación del inductor

El inductor debe poder manejar la corriente máxima sin saturarse. La corriente máxima es la corriente de carga máxima más la mitad de la corriente de rizado.
Ipico=Icarga + (fsw*L*Vout)/(2*Vin)
Elija un inductor con una clasificación de corriente de saturación superior a la corriente máxima calculada. Se recomienda un margen del 20-30%.

Determinar la resistencia CC del inductor

La resistencia CC (DCR) contribuye a la pérdida de energía y afecta la eficiencia. Se prefiere una DCR baja, pero considere tanto la DCR como la corriente nominal de saturación al seleccionar un inductor.
Utilice la siguiente fórmula para calcular la pérdida de potencia en el inductor: Pérdida=Icarga^2 * R. Donde R es la resistencia CC del inductor.

Seleccione el tipo de inductor

Las fuentes de alimentación conmutadas suelen utilizar los siguientes tipos de inductores:
1.Wire-bobinado
● Bueno para alta corriente y baja DCR
● Tamaños de núcleo y valores de inductancia limitados
● Susceptible al ruido EMI
2.Multicapa
● Tamaño compacto con buen DCR
● Proporciona un amplio rango de inductancia
● El manejo actual depende del tamaño del núcleo.
3.Blindado/Ferrita
● Prevenir la radiación EMI
● Utilizado para circuitos sensibles al ruido.
● Gran tamaño y mayor costo
Considere las limitaciones de tamaño, las preocupaciones sobre EMI y los niveles actuales al elegir el tipo de inductor.

Elija el material central apropiado

Los materiales básicos comunes incluyen:
● Ferrita: bajo costo, alta permeabilidad, capacidad de flujo limitada
● Polvo de hierro: Maneja altas corrientes y mayores pérdidas.
● Amorfo/Nanocristalino: alto flujo de saturación, caro
● Ferroxcube: alta saturación, buena estabilidad de temperatura
Los inductores de alta corriente suelen utilizar polvo de hierro o núcleos amorfos, mientras que la ferrita suele ser adecuada para corrientes más bajas.

Considere las cuestiones térmicas

Determine si el inductor se calentará demasiado en función de la resistencia del cable y la corriente máxima. Un tamaño de cable o núcleo más grande ayuda a reducir el aumento de temperatura. Considere cualquier reducción de potencia a temperaturas ambiente elevadas.

Nuestra fábrica

productcate-1-1

Certificado

productcate-1-1

Preguntas frecuentes

P: ¿Para qué se utiliza un inductor?

R: ¿En qué aplicaciones se utilizan los inductores? Los inductores se utilizan principalmente en energía eléctrica y dispositivos electrónicos para estos propósitos principales: asfixiar, bloquear, atenuar o filtrar/suavizar el ruido de alta frecuencia en circuitos eléctricos. Almacenamiento y transferencia de energía en convertidores de potencia.

P: ¿Cuál es el principio del inductor?

R: Cuando la corriente fluye a través de un inductor con conductores enrollados alrededor de él en la misma dirección, el campo magnético generado alrededor del cable se une y se convierte en un electroimán. Por el contrario, también es posible generar una corriente eléctrica a partir de la fuerza magnética.

P: ¿Qué hacen los condensadores y los inductores?

R: Los inductores y condensadores son dispositivos de almacenamiento de energía, lo que significa que se puede almacenar energía en ellos. Pero no pueden generar energía, por lo que son dispositivos pasivos. El inductor almacena energía en su campo magnético; el condensador almacena energía en su campo eléctrico.

P: ¿Los inductores bloquean CA o CC?

R: En otras palabras, el inductor es un componente que permite que la CC, pero no la CA, fluya a través de él. El inductor almacena energía eléctrica en forma de energía magnética. El inductor no permite que la CA fluya a través de él, pero sí permite que la CC fluya a través de él.

P: ¿Qué es inductor en palabras simples?

R: Un inductor es un componente pasivo que se utiliza en la mayoría de los circuitos electrónicos de potencia para almacenar energía en forma de energía magnética cuando se le aplica electricidad. Una de las propiedades clave de un inductor es que impide o se opone a cualquier cambio en la cantidad de corriente que fluye a través de él.

P: ¿Qué le hace un inductor a la CA?

R: Un inductor puede oponerse o bloquear el paso de corriente alterna a través de él. El inductor adquiere la carga o la pierde. La corriente a través del inductor cambia para igualar la corriente que pasa a través de él.
¿Por qué utilizar un inductor en lugar de un condensador?
Respuesta: Los inductores conservan la corriente almacenando energía en un campo magnético, mientras que los condensadores conservan el voltaje almacenando energía en un campo eléctrico.

P: ¿Cuál es la diferencia entre inductor y condensador?

R: Una de las principales diferencias entre un capacitor y un inductor es que un capacitor se opone a un cambio de voltaje mientras que un inductor se opone a un cambio de corriente. Además, el inductor almacena energía en forma de campo magnético y el condensador almacena energía en forma de campo eléctrico.

P: ¿Los inductores almacenan energía?

R: Los inductores almacenan energía. El campo magnético que rodea un inductor almacena energía a medida que la corriente fluye a través del campo. Si disminuimos lentamente la cantidad de corriente, el campo magnético comienza a colapsar y libera energía y el inductor se convierte en una fuente de corriente.

P: ¿Los inductores almacenan corriente o voltaje?

R: No almacenan corriente. Pueden almacenar energía en forma de campo magnético; en los núcleos separados la energía se almacena en el espacio o en el aire. El campo magnético puede inducir un voltaje cuando el campo cambia, por lo que si la corriente cambiara, el inductor usaría el campo magnético para contrarrestar o reducir el cambio de corriente.

P: ¿Los inductores bloquean el voltaje?

R: La frecuencia de corte de un inductor está determinada por su valor de inductancia y la resistencia del cable utilizado para fabricar la bobina. Entonces, en resumen, un inductor bloquea la CA resistiendo los cambios en el flujo de corriente a través de él y almacenando energía en su campo magnético, que se opone a los cambios en el voltaje aplicado.

P: ¿Los inductores se oponen al voltaje?

R: Los inductores reaccionan contra los cambios de corriente reduciendo el voltaje en la polaridad necesaria para oponerse al cambio. Cuando un inductor se enfrenta a una corriente creciente, actúa como una carga: cae el voltaje a medida que absorbe energía (negativa en el lado de entrada de corriente y positiva en el lado de salida de corriente, como una resistencia).

P: ¿Los inductores aumentan el voltaje?

R: A medida que un inductor almacena más energía, su nivel de corriente aumenta, mientras que su caída de voltaje disminuye. Tenga en cuenta que esto es precisamente lo opuesto al comportamiento del condensador, donde el almacenamiento de energía da como resultado un aumento de voltaje en el componente.

P: ¿Por qué los inductores bloquean la CA y los condensadores bloquean la CC?

R: Podemos decir que al principio, un capacitor actúa como un cortocircuito y un capacitor completamente cargado actúa como un circuito abierto. Los condensadores evitan cambios de voltaje, mientras que los inductores evitan cambios de corriente y se comportan como un cortocircuito de CC.

P: ¿Cuándo debo usar un inductor?

R: Los inductores se utilizan normalmente como dispositivos de almacenamiento de energía en dispositivos de alimentación de modo conmutado para producir corriente CC. El inductor, que almacena energía, suministra energía al circuito para mantener el flujo de corriente durante los períodos de conmutación "apagados", permitiendo así topografías donde el voltaje de salida excede el voltaje de entrada.

P: ¿Qué pasará si tanto el capacitor como el inductor están conectados en un circuito?

R: El inductor ejerce una fuerza para mantener el flujo de corriente. Esta corriente cargará el capacitor, luego de un tiempo, el capacitor se descargará, el voltaje se almacenará en el inductor y el ciclo se repetirá. Esto crea oscilaciones o una onda.

P: ¿Son los inductores más caros que los condensadores?

R: Un inductor que almacena aproximadamente la misma cantidad de energía que cualquier capacitor será más grande y mucho más pesado que un capacitor y con MUCHO más cobre (u otro metal conductor), por lo que también será más caro que el capacitor.

P: ¿Cuáles son los problemas con los inductores?

R: La calidad del cable magnético utilizado no es buena: se utiliza un tipo especial de cable en un inductor. Este cable se llama cable magnético, no está rodeado por ningún blindaje, por lo que puede dañarse fácilmente. No resistente a la corrosión: Los cables inductores no están protegidos por lo que no tienen resistencia a la corrosión.

P: ¿Por qué son caros los inductores?

R: El costo de un inductor se ve afectado por varios factores, incluido el material del núcleo, el material del devanado y el proceso de fabricación. Los inductores fabricados con materiales de alta permeabilidad, como núcleos de polvo o ferrita, tienden a ser más caros que los fabricados con materiales de menor permeabilidad, como núcleos de hierro.

P: ¿Se pueden combinar inductores y condensadores?

R: En el análisis de circuitos, ¿se pueden combinar las impedancias de condensadores e inductores que están en serie o en paralelo entre sí? Puedes combinarlos como quieras, pero eso no significa necesariamente que puedas simplemente sumar sus valores para obtener la impedancia neta.
