En el ámbito de la ingeniería eléctrica, el concepto de equilibrio de corriente es de suma importancia, especialmente en sistemas eléctricos complejos. Como proveedor líder de reactores de equilibrio, conozco bien los intrincados mecanismos que permiten que estos dispositivos realicen su función crucial. En este blog profundizaremos en los detalles de cómo un Reactor de Equilibrio equilibra las corrientes.
Comprender los conceptos básicos del equilibrio de reactores
Un reactor de equilibrio, como su nombre indica, está diseñado para equilibrar las corrientes en un circuito eléctrico. Antes de explorar cómo logra esto, primero comprendamos los términos clave y los principios básicos involucrados. Puede obtener más información sobre los reactores de equilibrio en nuestroReactor de equilibriopágina.
En un sistema eléctrico multifásico, es común encontrar desequilibrios en la corriente. Estos desequilibrios pueden ocurrir debido a varias razones, como cargas desiguales, diferencias en la impedancia de diferentes fases o cargas no lineales. Cuando existen tales desequilibrios, pueden provocar una variedad de problemas, incluido el sobrecalentamiento de los equipos, la reducción de la eficiencia y posibles daños al sistema eléctrico.
El principio de funcionamiento de un reactor de equilibrio
El principio fundamental detrás de un reactor de equilibrio se basa en la interacción entre campos magnéticos y corrientes eléctricas. Un reactor de equilibrio normalmente consta de un núcleo hecho de material magnético, como hierro, y bobinas de alambre enrolladas alrededor del núcleo.
Cuando una corriente eléctrica fluye a través de las bobinas del reactor de equilibrio, crea un campo magnético alrededor del núcleo. Este campo magnético, a su vez, induce una fuerza electromotriz (EMF) en las bobinas. La FEM inducida se opone al cambio de corriente, lo que se conoce como ley de Lenz.
En un sistema multifásico, el reactor de equilibrio está conectado de tal manera que puede detectar los desequilibrios de corriente entre las diferentes fases. Por ejemplo, en un sistema trifásico, si una fase tiene una corriente más alta que las otras dos, el reactor de equilibrio ajustará el campo magnético de tal manera que redirija parte del exceso de corriente de la fase sobrecargada a las fases subcargadas.
Echemos un vistazo más de cerca a cómo funciona esto en un escenario práctico. Considere un sistema de energía trifásico con tres cargas conectadas a cada fase. Debido a algunas circunstancias imprevistas, la carga en la fase A es mucho mayor que las cargas en las fases B y C. Como resultado, la corriente en la fase A es significativamente mayor.
El reactor de equilibrio está conectado en serie con las fases. Cuando la corriente más alta en la fase A pasa a través del reactor, crea un campo magnético más fuerte en la bobina correspondiente del reactor. Este campo magnético más fuerte induce una FEM mayor en la bobina, que a su vez se opone al flujo de corriente en la fase A. Al mismo tiempo, la corriente relativamente más baja en las fases B y C crea campos magnéticos más débiles en sus respectivas bobinas. Luego, el reactor redistribuye la corriente, permitiendo que fluya más corriente hacia las fases B y C, equilibrando así la distribución general de corriente en el sistema.
Papel en la compensación del factor de potencia

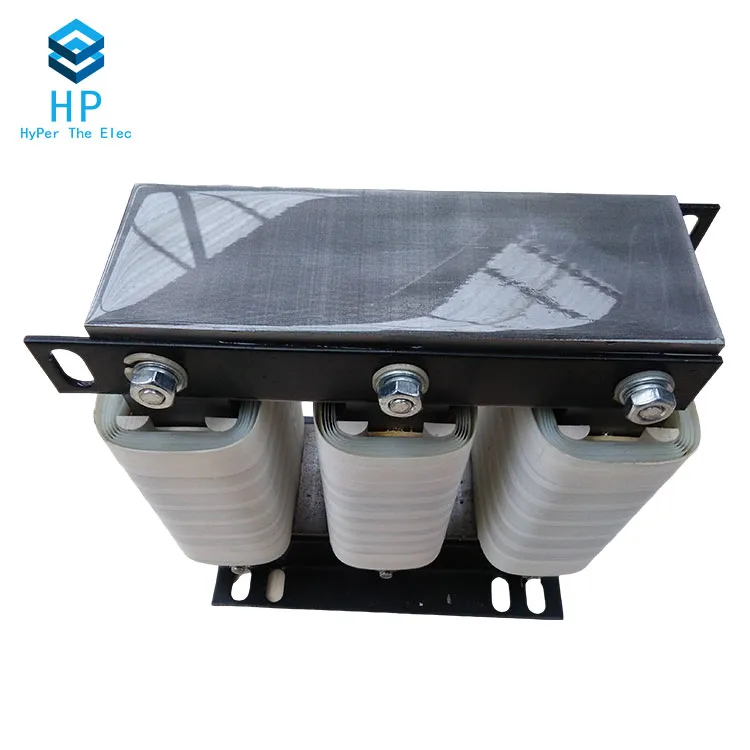

Los reactores de equilibrio también desempeñan un papel importante en la compensación del factor de potencia. El factor de potencia es una medida de la eficacia con la que se utiliza la energía eléctrica en un sistema. Un factor de potencia bajo puede provocar un mayor consumo de energía y facturas de electricidad más altas. Puedes encontrar más información sobreReactor de compensación del factor de potenciaen nuestro sitio web.
En un sistema de energía con cargas no lineales, como rectificadores o variadores de velocidad, la forma de onda de la corriente puede distorsionarse. Esta distorsión puede provocar una disminución del factor de potencia. Un reactor de equilibrio puede ayudar a mitigar este problema suavizando la forma de onda actual y reduciendo el contenido armónico.
Cuando la forma de onda actual se distorsiona, el reactor de equilibrio actúa como un filtro. Suprime los armónicos de alta frecuencia y permite que el componente de frecuencia fundamental de la corriente fluya más suavemente. Al hacerlo, mejora el factor de potencia del sistema, haciéndolo más eficiente y rentable.
Función de limitación de corriente
Otro aspecto importante de los reactores de equilibrio es su función de limitación de corriente. En caso de un cortocircuito o un aumento repentino de corriente, el reactor de equilibrio puede limitar la cantidad de corriente que fluye a través del sistema. Esto es crucial para proteger el equipo eléctrico contra daños. Puedes leer más sobreReactor limitador de corrienteen nuestro sitio web.
Cuando ocurre un cortocircuito, la corriente en el sistema puede aumentar rápidamente. El Reactor de Equilibrio, por su naturaleza inductiva, resiste el cambio brusco de corriente. Crea una impedancia que limita el flujo de corriente, evitando que una corriente excesiva dañe el equipo.
Consideraciones de diseño para reactores de equilibrio
El diseño de un Reactor de Equilibrio es un factor crítico en su desempeño. Es necesario considerar varios factores durante el proceso de diseño, incluida la corriente nominal, el número de fases, la impedancia y el material del núcleo.
La corriente nominal del reactor de equilibrio debe seleccionarse en función de la corriente máxima que se espera que transporte el sistema. Si la corriente nominal es demasiado baja, el reactor puede sobrecalentarse y fallar. Por otro lado, si es demasiado alto, el reactor puede ser más grande y más caro de lo necesario.
El número de fases también es una consideración importante. En un sistema trifásico, el reactor de equilibrio está diseñado para equilibrar las corrientes entre las tres fases. La impedancia del reactor se calcula cuidadosamente para garantizar que pueda equilibrar eficazmente las corrientes y limitarlas en caso de cortocircuito.
El material central del reactor de equilibrio también desempeña un papel crucial. Los diferentes materiales del núcleo tienen diferentes propiedades magnéticas, lo que puede afectar el rendimiento del reactor. Por ejemplo, los núcleos de hierro se utilizan comúnmente debido a su alta permeabilidad magnética, lo que permite crear un campo magnético más fuerte con una cantidad relativamente pequeña de corriente.
Aplicaciones del mundo real
Los reactores de equilibrio se utilizan ampliamente en diversas industrias, incluida la generación de energía, la fabricación industrial y el transporte. En las plantas de generación de energía, se utilizan para equilibrar las corrientes en los devanados del generador, asegurando una producción de energía eficiente. En la fabricación industrial, se utilizan para proteger equipos eléctricos de desequilibrios de corriente y cortocircuitos. En el sector del transporte, especialmente en vehículos eléctricos, los Reactores de Equilibrio se utilizan para gestionar el flujo de corriente en los sistemas de carga y descarga de baterías.
Conclusión
En conclusión, un reactor de equilibrio es un componente vital en los sistemas eléctricos. Equilibra las corrientes utilizando los principios del electromagnetismo, ayuda en la compensación del factor de potencia y limita la corriente en caso de cortocircuito. Como proveedor de reactores de equilibrio, entendemos la importancia de estos dispositivos para garantizar el funcionamiento confiable y eficiente de los sistemas eléctricos.
Si necesita reactores de equilibrio de alta calidad para sus sistemas eléctricos, estamos aquí para ayudarle. Nuestro equipo de expertos puede proporcionarle las soluciones adecuadas adaptadas a sus necesidades específicas. Contáctenos para iniciar una discusión sobre adquisiciones y dar el primer paso hacia un sistema eléctrico más equilibrado y eficiente.
