Determinar la clasificación de un transformador de potencia es crucial para garantizar su funcionamiento eficiente y seguro. Como proveedor de transformadores de potencia, me he encontrado con varios clientes con diferentes requisitos y sé lo difícil que puede ser obtener la clasificación correcta. En este blog, compartiré algunas ideas sobre cómo determinar la clasificación de un transformador de potencia, con consejos prácticos basados en mi experiencia en la industria.
Comprender los conceptos básicos de la clasificación de transformadores
Antes de profundizar en los detalles para determinar la clasificación, primero comprendamos qué significa la clasificación del transformador. La clasificación de un transformador de potencia generalmente se especifica en términos de su potencia aparente, que se mide en voltios - amperios (VA) o kilovoltios - amperios (kVA). Esta clasificación indica la cantidad máxima de energía eléctrica que el transformador puede manejar en condiciones normales de funcionamiento sin sobrecalentarse ni causar ningún daño.
La clasificación tiene en cuenta dos factores principales: los niveles de tensión y la capacidad de carga de corriente. Un transformador aumenta o reduce el voltaje mientras mantiene constante la potencia (dentro de un margen de eficiencia razonable). Entonces, al conocer los requisitos de voltaje de entrada y salida y la demanda actual de la carga, podemos calcular la clasificación adecuada.
Factores a considerar al determinar la calificación
Requisitos de carga
El primer y más importante factor es la carga a la que servirá el transformador. Necesita conocer el consumo total de energía de todos los dispositivos que se conectarán al transformador. Esto incluye tanto las cargas continuas, que funcionan durante períodos prolongados, como las cargas intermitentes, que pueden tener demandas de alta potencia a corto plazo.
Por ejemplo, si suministra energía a una fábrica con varias máquinas, deberá sumar las potencias nominales de todas estas máquinas. Tenga cuidado de tener en cuenta las corrientes de arranque de los motores, que pueden ser varias veces superiores a sus corrientes de funcionamiento normales. En tales casos, es una buena idea agregar un margen de seguridad a la carga calculada. Una regla general común es agregar entre un 20 y un 30 % a la carga total calculada para tener en cuenta futuras expansiones y cualquier sobretensión imprevista.
Niveles de voltaje
Los requisitos de voltaje primario y secundario también son críticos. Necesita conocer el voltaje de entrada (el voltaje de la fuente de alimentación) y el voltaje de salida requerido por la carga. La relación de vueltas del transformador está determinada por estos niveles de voltaje. Por ejemplo, si tiene una entrada de 480 voltios y necesita una salida de 120 voltios, la relación de vueltas del transformador será 4:1.
La regulación de tensión del transformador es otro aspecto a considerar. Se refiere a la capacidad del transformador para mantener un voltaje de salida relativamente constante a medida que cambia la carga. Un buen transformador debe tener un porcentaje de regulación de voltaje bajo, normalmente inferior al 5%.
Condiciones ambientales
El entorno en el que funcionará el transformador puede tener un impacto significativo en su clasificación. Las altas temperaturas ambiente, por ejemplo, pueden reducir la capacidad del transformador para disipar calor. En climas cálidos, es posible que deba reducir la potencia del transformador. Eso significa elegir un transformador con una clasificación más alta que la que se calcula estrictamente basándose únicamente en la carga.
Del mismo modo, factores como la humedad, la altitud y la presencia de polvo o materiales corrosivos también pueden afectar el rendimiento y la vida útil del transformador. Si el transformador está instalado en un ambiente polvoriento o corrosivo, es posible que deba elegir un transformador con una protección de gabinete adecuada.
Diferentes tipos de transformadores de potencia y sus consideraciones de clasificación
Existen varios tipos de transformadores de potencia, cada uno con sus propias características y consideraciones de clasificación únicas.

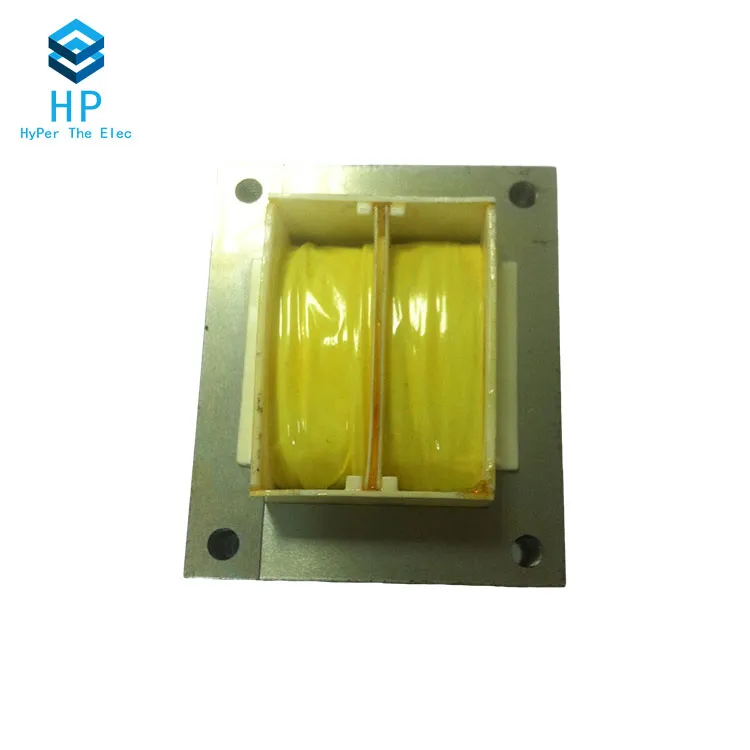

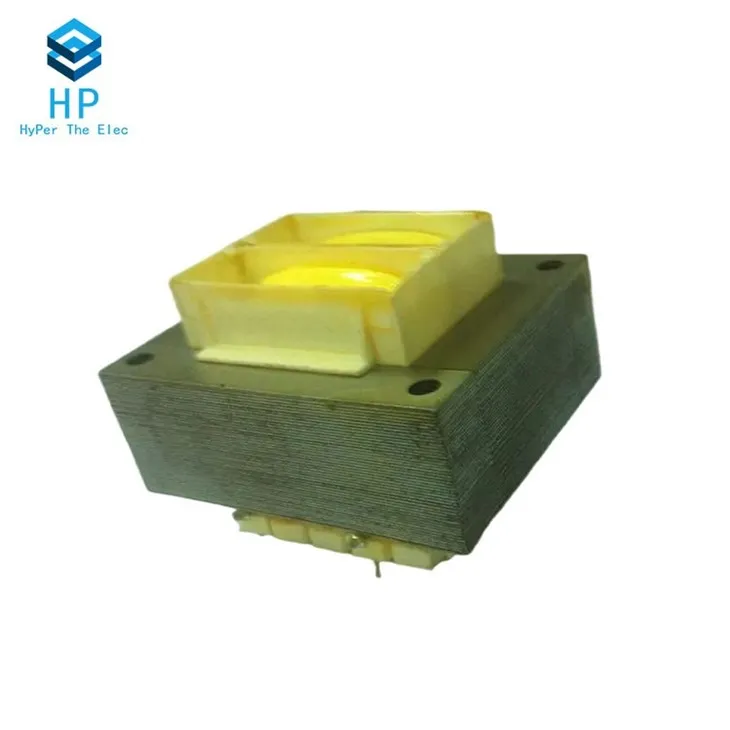

Transformador de chapa de acero al silicio
Los transformadores de chapa de acero al silicio se utilizan ampliamente debido a su costo relativamente bajo y buen rendimiento. Estos transformadores se utilizan normalmente para aplicaciones de potencia baja a media. Al determinar la clasificación de un transformador de chapa de acero al silicio, es necesario considerar la pérdida del núcleo y la pérdida del cobre. La pérdida del núcleo está relacionada con las propiedades magnéticas de las láminas de acero al silicio, mientras que la pérdida del cobre depende de la resistencia de los devanados. Un transformador de chapa de acero al silicio bien diseñado debe tener un equilibrio entre estos dos tipos de pérdidas para garantizar una alta eficiencia.
Transformador electrónico de potencia
Los transformadores electrónicos de potencia son más avanzados y se utilizan a menudo en aplicaciones donde se requiere operación de alta frecuencia y control preciso. Estos transformadores utilizan dispositivos electrónicos de potencia para lograr la conversión de voltaje. Al clasificar un transformador electrónico de potencia, es necesario considerar las pérdidas de conmutación de los componentes electrónicos de potencia, así como los requisitos de respuesta dinámica de la carga. Se utilizan comúnmente en sistemas de energía renovable, como plantas de energía solar y eólica.
Transformador de frecuencia de potencia
Los transformadores de frecuencia eléctrica funcionan a la frecuencia estándar de la red eléctrica (por ejemplo, 50 Hz o 60 Hz). Se utilizan en una amplia gama de aplicaciones, desde pequeños electrodomésticos hasta sistemas de distribución de energía a gran escala. La clasificación de un transformador de frecuencia industrial depende de los niveles de voltaje, la corriente de carga y los requisitos de eficiencia. Para transformadores de distribución de energía a gran escala, el método de enfriamiento (como enfriado por aceite o por aire) también juega un papel crucial en la determinación de la clasificación.
Calcular la clasificación del transformador
Ahora, hablemos de cómo calcular la clasificación del transformador. La fórmula básica para calcular la potencia aparente (S) en VA es:
$S = V \veces I$
donde V es el voltaje en voltios e I es la corriente en amperios.
Si tiene una carga monofásica, puede utilizar esta fórmula directamente. Sin embargo, para cargas trifásicas, la fórmula queda:
$S = \sqrt{3} \times V_{L - L}\times I_{L}$
donde $V_{L - L}$ es el voltaje de línea a línea y $I_{L}$ es la corriente de línea.
Digamos que tiene una carga trifásica con un voltaje de línea a línea de 480 V y una corriente de línea de 100 A. Usando la fórmula, la potencia aparente es:
$S=\sqrt{3}\times480\times100 \aproximadamente 83138,4$ VA o 83,14 kVA
Después de calcular la potencia aparente en función de los requisitos de carga, es posible que desee ajustar la clasificación de acuerdo con los factores que analizamos anteriormente, como la temperatura ambiente y los planes de expansión futuros.
La importancia de una calificación correcta
Obtener la clasificación correcta del transformador es esencial. Un transformador subestimado puede sobrecalentarse, provocando fallas prematuras, mayores costos de mantenimiento e incluso riesgos de seguridad. Por otro lado, un transformador sobrevalorado es más caro de comprar y operar, ya que consume más energía sin carga.
Como proveedor de transformadores de potencia, he visto muchos casos en los que los clientes subestimaron o sobreestimaron sus necesidades de transformadores. Por eso siempre recomiendo una evaluación exhaustiva de los requisitos de carga y las condiciones de funcionamiento antes de tomar una decisión.
Contacto para Compra y Consulta
Si está en el proceso de determinar la clasificación de un transformador de potencia para su aplicación específica, o si tiene alguna pregunta sobre nuestraTransformador de chapa de acero al silicio,Transformador electrónico de potencia, oTransformador de frecuencia de potencia, no dudes en comunicarte. Nuestro equipo de expertos está aquí para ayudarle a tomar la decisión correcta y garantizar que sus necesidades de suministro de energía se satisfagan de manera eficiente y segura.
Referencias
- Análisis y diseño de sistemas de energía, por Glover, Sarma y Overbye.
- Ingeniería de sistemas de transmisión de energía eléctrica: análisis y diseño, por Turan Gonen.
