Evaluar el impacto de un reactor de salida en la red eléctrica es una tarea crítica para los ingenieros eléctricos, operadores de sistemas y administradores de instalaciones. Como proveedor acreditado de reactores de salida, entendemos la importancia de esta evaluación y estamos comprometidos a proporcionar productos de alta calidad y soporte técnico exhaustivo.
1. Comprender los conceptos básicos de los reactores de salida
Los reactores de salida, también conocidos como reactores de carga, son componentes inductivos instalados entre la salida de un variador de frecuencia (VFD) y el motor. Su función principal es reducir el voltaje máximo y los picos de corriente generados por el VFD. Estos picos son el resultado de la operación de conmutación de alta frecuencia del VFD, que puede causar daños en el aislamiento de los devanados del motor, interferencias electromagnéticas (EMI) y fallas prematuras del motor.
La inductancia de un reactor de salida se mide en henrios (H) y juega un papel crucial en la determinación del rendimiento del reactor. Un valor de inductancia más alto puede proporcionar un mejor filtrado de componentes de alta frecuencia, pero también puede introducir una caída de voltaje adicional en el circuito eléctrico.
2. Impacto en el rendimiento del motor
- Protección de aislamiento
Uno de los impactos más significativos de un reactor de salida en la red eléctrica es la protección del aislamiento del motor. Los picos de voltaje de alta frecuencia generados por el VFD pueden crear un fenómeno llamado "reflexión de voltaje" en los cables del motor. Esta reflexión puede hacer que el voltaje en los terminales del motor sea mucho más alto que el voltaje nominal del motor, lo que con el tiempo provoca una falla del aislamiento.
Un reactor de salida ayuda a amortiguar estos picos de voltaje y reducir la amplitud de las ondas reflejadas. Al hacerlo, se extiende la vida útil del aislamiento del motor y se reduce el riesgo de costosas fallas del motor. Por ejemplo, en aplicaciones industriales donde los motores funcionan continuamente durante largos períodos, el uso de un reactor de salida puede mejorar significativamente la confiabilidad del sistema del motor.
- Regulación de par y velocidad
Los reactores de salida también pueden afectar la regulación del par y la velocidad del motor. La inductancia del reactor puede provocar un cambio de fase entre el voltaje y la corriente en el circuito del motor. Este cambio de fase puede cambiar la impedancia efectiva del motor y, por tanto, sus características par-velocidad.
En algunos casos, una selección adecuada del reactor de salida puede ayudar a optimizar la curva par-velocidad del motor, lo que resulta en un funcionamiento más eficiente. Sin embargo, un tamaño incorrecto del reactor puede provocar una reducción del rendimiento del motor, incluida una disminución del par y una aceleración más lenta.
3. Impacto en la calidad de la energía
- Reducción armónica
Se sabe que los variadores de frecuencia generan armónicos en la red eléctrica. Los armónicos son componentes de frecuencia no deseados que pueden distorsionar la forma de onda sinusoidal del voltaje y la corriente. Estos armónicos pueden causar sobrecalentamiento de transformadores, generadores y otros equipos eléctricos, reducir la eficiencia del sistema eléctrico e interferir con el funcionamiento de dispositivos electrónicos sensibles.
Los reactores de salida pueden actuar como un filtro de paso bajo para armónicos de alta frecuencia. Al reducir la amplitud de los armónicos mejoran la calidad eléctrica de la red eléctrica. Por ejemplo, en un edificio comercial con múltiples sistemas de aire acondicionado accionados por VFD, la instalación de reactores de salida puede reducir significativamente la distorsión armónica del suministro eléctrico, asegurando el funcionamiento adecuado de otras cargas eléctricas en el edificio.
- Mitigación de interferencias electromagnéticas (EMI)
La operación de conmutación de alta frecuencia de los VFD puede irradiar energía electromagnética, lo que provoca interferencias electromagnéticas (EMI). La EMI puede alterar el funcionamiento de dispositivos electrónicos cercanos, como sistemas de comunicación, paneles de control y sensores.
Los reactores de salida pueden ayudar a contener los campos electromagnéticos generados por el VFD. Actúan como una barrera, reduciendo la cantidad de EMI que se irradia al entorno circundante. Esto es particularmente importante en entornos industriales, donde una gran cantidad de dispositivos electrónicos funcionan muy cerca.
4. Sistema - Impacto de nivel
- Caída de voltaje
Al evaluar el impacto de un reactor de salida en la red eléctrica, la caída de tensión es una consideración importante. La inductancia del reactor provoca una caída de voltaje a través de él, especialmente a altas frecuencias y cargas elevadas.
Una caída excesiva de voltaje puede resultar en un rendimiento reducido del motor y un funcionamiento ineficiente. Por lo tanto, es crucial seleccionar un reactor de salida con un valor de inductancia apropiado para minimizar la caída de voltaje y al mismo tiempo lograr las funciones de filtrado y protección deseadas. Los ingenieros eléctricos suelen calcular la caída de voltaje en función de la inductancia del reactor, la corriente que fluye a través de él y la frecuencia del sistema.
- Interacción con otros componentes
Los reactores de salida no funcionan de forma aislada. Interactúan con otros componentes de la red eléctrica, como transformadores, condensadores y otros reactores. Estas interacciones pueden tener efectos tanto positivos como negativos en el rendimiento general del sistema.
Por ejemplo, un reactor de salida puede interactuar con un banco de condensadores de corrección del factor de potencia. Si la combinación del reactor y la batería de condensadores no está correctamente diseñada, puede provocar resonancias en el sistema eléctrico, provocando oscilaciones excesivas de tensión y corriente. Por lo tanto, se debe prestar especial atención a la interacción entre el reactor de salida y otros componentes durante la fase de diseño del sistema.
5. Diferentes tipos de reactores y sus impactos
Hay varios tipos de reactores que son relevantes para la red eléctrica, incluidosReactor resonante en serie,Reactor saturado, yreactores variables.
- Reactor resonante en serie
Un reactor resonante en serie está diseñado para resonar a una frecuencia específica. Cuando se usa en combinación con un capacitor, puede crear un circuito resonante que puede filtrar selectivamente ciertos armónicos. En una red eléctrica con una importante distorsión armónica, un reactor resonante en serie puede ser una solución eficaz para mejorar la calidad de la energía. - Reactor saturado

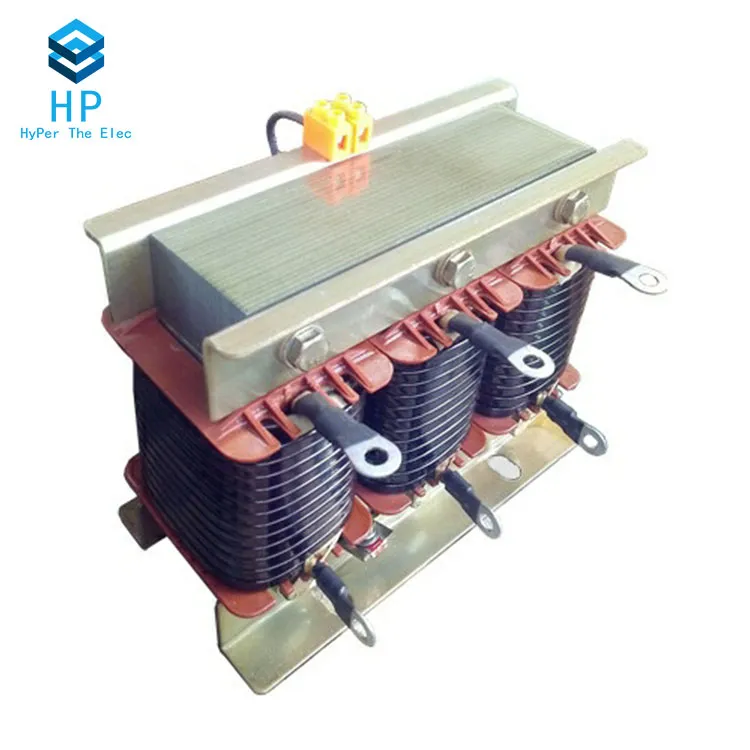

Los reactores saturados se utilizan para controlar el flujo de corriente en un circuito eléctrico. Tienen una característica no lineal, donde la inductancia cambia con la corriente. Esta propiedad los hace adecuados para aplicaciones donde se requiere impedancia variable, como en algunos tipos de sistemas de control de motores. - reactores variables
Los reactores variables permiten el ajuste del valor de la inductancia. Esta flexibilidad los hace útiles en aplicaciones donde la carga eléctrica varía significativamente con el tiempo. Por ejemplo, en una red eléctrica con cargas fluctuantes, se puede ajustar un reactor variable para mantener el factor de potencia y el nivel de voltaje deseados.
6. Métodos para evaluar el impacto
- Herramientas de simulación
Se pueden utilizar software de simulación eléctrica modernos, como ETAP, PSCAD y MATLAB/Simulink, para modelar la red eléctrica y el reactor de salida. Estas herramientas permiten a los ingenieros simular diferentes condiciones operativas y analizar el impacto del reactor en el rendimiento del motor, la calidad de la energía y la estabilidad del sistema. - Mediciones de campo
Las mediciones de campo son esenciales para validar los resultados de la simulación y obtener datos del mundo real. Los ingenieros eléctricos pueden utilizar instrumentos como analizadores de potencia, osciloscopios y transformadores de corriente para medir el voltaje, la corriente, la potencia y el contenido de armónicos en la red eléctrica antes y después de la instalación del reactor de salida.
7. Conclusión
En conclusión, evaluar el impacto de un Reactor de Salida en la red eléctrica es una tarea compleja pero imprescindible. Un reactor de salida puede tener un impacto significativo en el rendimiento del motor, la calidad de la energía y la estabilidad del sistema. Al comprender los conceptos básicos de los reactores de salida, considerar su impacto en diferentes aspectos de la red eléctrica y utilizar métodos de evaluación adecuados, es posible seleccionar e instalar el reactor de salida adecuado para una aplicación específica.
Como proveedor líder de reactores de salida, tenemos los conocimientos y la experiencia para ayudarle a navegar el proceso de evaluación del impacto de nuestros reactores en su red eléctrica. Si está considerando implementar un reactor de salida en su sistema, le recomendamos que se comunique con nosotros para una consulta detallada. Nuestro equipo de expertos puede brindarle soluciones personalizadas basadas en sus requisitos específicos y ayudarlo a lograr un rendimiento y confiabilidad óptimos en su red eléctrica.
