¡Hola! Como proveedor de bobinas de choque, a menudo me preguntan cómo medir con precisión la inductancia de una bobina de choque. Es un aspecto crucial, especialmente para quienes dependen de estas bobinas en diversas aplicaciones electrónicas. En este blog, compartiré algunos métodos prácticos y consejos para ayudarle a obtener mediciones de inductancia precisas.
En primer lugar, comprendamos qué es una bobina de estrangulamiento. ABobina de estrangulamientoEs básicamente un inductor que se utiliza para bloquear la corriente alterna (CA) de alta frecuencia y al mismo tiempo permitir el paso de corriente continua (CC) o CA de baja frecuencia. Se utiliza ampliamente en fuentes de alimentación, circuitos de audio y equipos de radiofrecuencia (RF).
Por qué es importante la medición precisa de la inductancia
La medición precisa de la inductancia es muy importante. Si el valor de inductancia de una bobina de choque está fuera de lugar, pueden surgir todo tipo de problemas. Por ejemplo, en una fuente de alimentación, una inductancia incorrecta puede provocar una salida de energía inestable, lo que podría dañar otros componentes del circuito. En aplicaciones de RF, puede afectar la respuesta de frecuencia y la calidad de la señal. Entonces, hacerlo bien es clave.
Métodos para medir la inductancia
Usando un medidor LCR
Una de las formas más sencillas de medir la inductancia de una bobina de choque es mediante el uso de un medidor LCR. Un medidor LCR es un dispositivo que puede medir inductancia (L), capacitancia (C) y resistencia (R). Es bastante fácil de usar.
- Configurar el medidor LCR: Primero, encienda el medidor LCR y déjelo calentar durante unos minutos. Luego, seleccione el modo de medición de inductancia. La mayoría de los medidores LCR tienen diferentes rangos, así que elija el rango que crea apropiado para su bobina de estrangulación. Si no está seguro, comience con un rango más alto y luego ajústelo según sea necesario.
- Conecte la bobina del estrangulador: Conecte los cables del medidor LCR a los terminales de la bobina del inductor. Asegúrese de que las conexiones sean buenas y que no haya contactos sueltos. Una vez conectado, el medidor LCR mostrará el valor de inductancia de la bobina.
Sin embargo, hay algunas cosas a tener en cuenta al utilizar un medidor LCR. La precisión de la medición puede verse afectada por la frecuencia con la que se realiza la medición. Algunas bobinas de estrangulación están diseñadas para funcionar a frecuencias específicas, por lo que es una buena idea medir la inductancia a la frecuencia de funcionamiento de la bobina. Además, los campos magnéticos externos pueden interferir con la medición, así que trate de mantener la bobina alejada de otras fuentes magnéticas.
El método puente
Otro método para medir la inductancia es el método del puente. Uno de los puentes más utilizados para la medición de inductancia es el puente Maxwell-Wien.
- entender el principio: La idea básica detrás de un circuito puente es equilibrar la inductancia desconocida con resistencias y condensadores conocidos. Cuando el puente está equilibrado, la proporción de los componentes de un lado del puente es igual a la proporción del otro lado.
- Construir o utilizar un puente comercial: Puedes construir tu propio puente Maxwell-Wien usando resistencias, condensadores y un detector nulo (como un galvanómetro), o puedes usar un puente comercial. Conecte la bobina del estrangulador a los terminales apropiados del puente.
- Equilibra el puente: Ajuste los valores de las resistencias y condensadores conocidos hasta que el detector nulo muestre cero. En este punto, el puente está equilibrado y puedes calcular la inductancia de la bobina de estrangulación utilizando los valores conocidos de los demás componentes del puente.
En algunos casos, el método del puente puede ser más preciso que usar un medidor LCR, especialmente para medir inductancias de bajo valor. Pero su configuración también es más compleja y requiere más tiempo.
Usando un osciloscopio y un generador de funciones
También puedes medir la inductancia de una bobina de choque usando un osciloscopio y un generador de funciones.
- Configurar el circuito: Conecte la bobina del inductor en serie con una resistencia conocida para formar un circuito RL. Conecte el generador de funciones a la entrada del circuito RL y el osciloscopio a través de la resistencia.
- Generar una señal: configura el generador de funciones para que emita una señal sinusoidal a una frecuencia conocida. La frecuencia debe estar dentro del rango operativo de la bobina del estrangulador.
- Mide el voltaje y la corriente.: Utilice el osciloscopio para medir el voltaje a través de la resistencia. Dado que la corriente a través de la resistencia es la misma que la corriente a través de la bobina de choque (porque están en serie), puedes calcular la corriente usando la ley de Ohm (I = V/R, donde V es el voltaje a través de la resistencia y R es la resistencia de la resistencia).
- Calcular la inductancia: El voltaje a través de la bobina del inductor se puede calcular restando el voltaje a través de la resistencia del voltaje de entrada total. Luego, utilizando la relación entre voltaje, corriente e inductancia en un circuito de CA (V = I * ω * L, donde ω = 2πf y f es la frecuencia de la señal), puede calcular la inductancia de la bobina de estrangulación.
Este método requiere algunos conocimientos de la teoría de circuitos de CA y el uso de un osciloscopio y un generador de funciones, pero puede brindarle una buena estimación de la inductancia.
Consejos para una medición precisa
- Calibración: Asegúrese de que su equipo de medición esté correctamente calibrado. Un medidor o puente LCR no calibrado puede dar resultados inexactos. Puede calibrar su equipo utilizando estándares conocidos.
- Temperatura: La inductancia de una bobina de estrangulación puede cambiar con la temperatura. Si es posible, mida la inductancia a la temperatura de funcionamiento de la bobina. Si no puede hacerlo, asegúrese de anotar la temperatura a la que se toma la medición y téngala en cuenta al analizar los resultados.
- Longitud del cable: Al conectar la bobina al equipo de medición, mantenga la longitud del cable lo más corta posible. Los cables largos pueden introducir inductancia y resistencia adicionales, lo que puede afectar la precisión de la medición.
Otros tipos de bobinas relacionadas con las bobinas de estrangulamiento

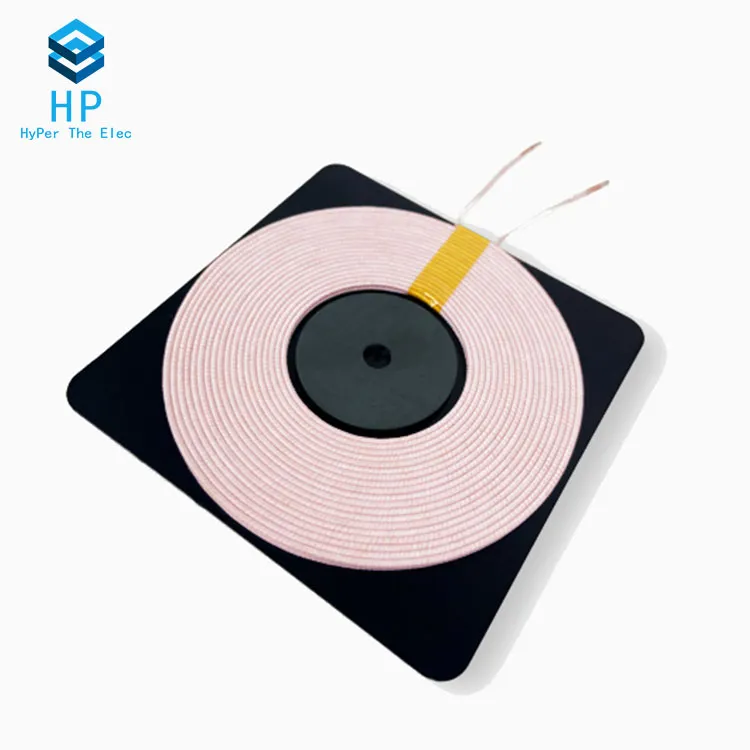

Las bobinas de choque son sólo un tipo de inductor. También hayBobinas de antenayBobinas trampa. Las bobinas de antena se utilizan en antenas para ayudar a transmitir y recibir señales electromagnéticas. Las bobinas trampa se utilizan para bloquear frecuencias específicas en un circuito. Los métodos para medir la inductancia de estas bobinas son similares a los de las bobinas de choque, pero las frecuencias de operación y los requisitos de diseño pueden ser diferentes.
Conclusión
Medir con precisión la inductancia de una bobina de choque es esencial para garantizar el correcto funcionamiento de los circuitos electrónicos. Ya sea que elija utilizar un medidor LCR, un método puente o un osciloscopio y generador de funciones, asegúrese de seguir las mejores prácticas para realizar mediciones precisas. Si tiene alguna pregunta o necesita ayuda para medir la inductancia de nuestras bobinas de choque, no dude en comunicarse con nosotros. Estamos aquí para ayudarle a obtener los componentes adecuados para sus aplicaciones. Si está interesado en comprar bobinas de estrangulamiento u otros productos relacionados, no dude en contactarnos para una discusión detallada sobre sus requisitos.
Referencias
- "Medidas e instrumentación electrónicas" por David A. Bell
- "El arte de la electrónica" de Paul Horowitz y Winfield Hill
