¿Cómo probar la calidad de una bobina de estrangulador?

Como proveedor dedicado de bobinas de estrangulamiento, entiendo la importancia primordial de garantizar la calidad de estos componentes. Las bobinas de estrangulamiento juegan un papel crucial en varios circuitos eléctricos y electrónicos, lo que proporciona inductancia a impedir el flujo de corriente alterna (AC) al tiempo que permite que pase la corriente continua (DC). En esta publicación de blog, compartiré algunos métodos efectivos para probar la calidad de una bobina de estrangulador, lo que puede ayudarlo a tomar decisiones informadas al comprar o usar estos componentes esenciales.

Comprender los conceptos básicos de las bobinas de estrangulamiento

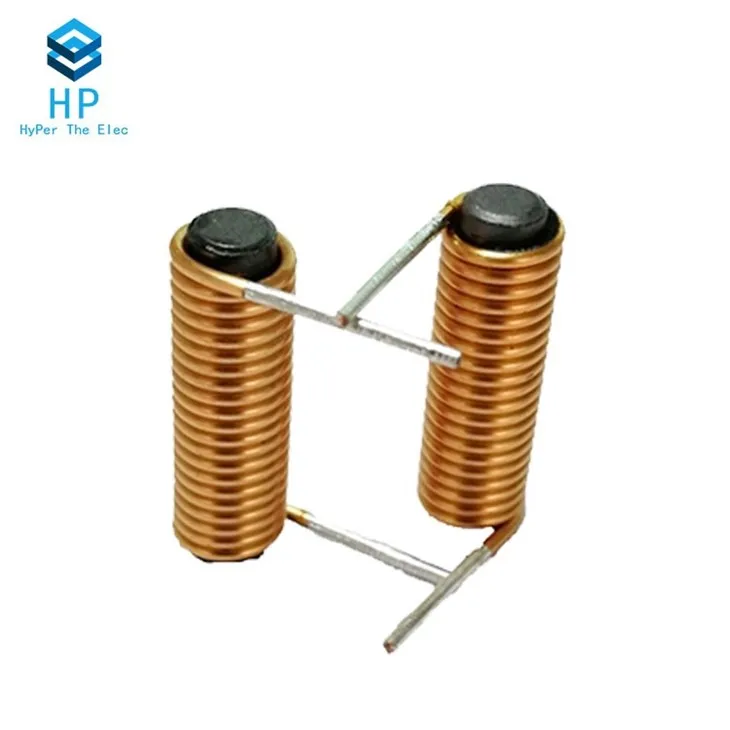

Antes de profundizar en los métodos de prueba, es esencial tener una comprensión básica de las bobinas de estrangulador. ABobina de estrangulamientoes un inductor diseñado para bloquear la corriente alterna de alta frecuencia (CA) en un circuito eléctrico al tiempo que permite pasar la corriente continua (DC) o el CA de baja frecuencia. Se usan comúnmente en fuentes de alimentación, filtros y circuitos de audio para reducir la interferencia electromagnética (EMI) y la interferencia de radiofrecuencia (RFI).

Las bobinas de estrangulamiento vienen en varios tipos, incluidos bobinas de estrangulador de aire, hierro y núcleo de ferrita, cada una con sus propias características y aplicaciones. La calidad de una bobina de estrangulamiento está determinada por varios factores, incluido su valor de inductancia, resistencia, factor de calidad (Q) y corriente de saturación.

Prueba de la inductancia de una bobina de estrangulador

La inductancia es uno de los parámetros más críticos de una bobina de estrangulador, ya que determina la capacidad de la bobina para almacenar energía magnética e impedir el flujo de AC. Para probar la inductancia de una bobina de estrangulador, puede usar un medidor LCR, que es un instrumento especializado diseñado para medir la inductancia (L), la capacitancia (C) y la resistencia (R).

Aquí hay una guía paso a paso sobre cómo medir la inductancia de una bobina de estrangulador usando un medidor LCR:

1. Prepare el medidor LCR:Encienda el medidor LCR y seleccione el modo de medición de inductancia. Asegúrese de que el medidor esté configurado en el rango apropiado para el valor de inductancia esperado de la bobina de estrangulador.
2. Conecte la bobina de estrangulador:Conecte los dos cables del medidor LCR a los dos terminales de la bobina del estrangulador. Asegúrese de que las conexiones estén seguras y que no haya contacto suelto.
3. Tome la medición:Una vez que la bobina de estrangulamiento está conectada, el medidor LCR mostrará el valor de inductancia de la bobina. Compare el valor medido con el valor de inductancia especificado proporcionado por el fabricante. Si el valor medido es significativamente diferente del valor especificado, la bobina de estrangulamiento puede ser defectuosa.

Es importante tener en cuenta que la inductancia de una bobina de estrangulador puede verse afectada por factores como la temperatura, la frecuencia y la presencia de campos magnéticos cercanos. Por lo tanto, se recomienda medir la inductancia en las mismas condiciones que la aplicación prevista.

Medir la resistencia de una bobina de estrangulador

La resistencia de una bobina de estrangulador es otro parámetro importante que puede afectar su rendimiento. Una alta resistencia puede causar pérdidas de energía y reducir la eficiencia del circuito. Para medir la resistencia de una bobina de estrangulador, puede usar un conjunto multímetro en el modo de medición de resistencia.

Aquí le mostramos cómo medir la resistencia de una bobina de estrangulador usando un multímetro:

1. Prepare el multímetro:Encienda el multímetro y seleccione el modo de medición de resistencia. Asegúrese de que el multímetro esté configurado en el rango apropiado para el valor de resistencia esperado de la bobina de estrangulador.
2. Conecte el multímetro:Conecte los dos cables del multímetro a los dos terminales de la bobina de estrangulador. Asegúrese de que las conexiones estén seguras y que no haya contacto suelto.
3. Tome la medición:Una vez que la bobina de estrangulamiento está conectada, el multímetro mostrará el valor de resistencia de la bobina. Compare el valor medido con el valor de resistencia especificado proporcionado por el fabricante. Si el valor medido es significativamente mayor que el valor especificado, la bobina de estrangulamiento puede tener un cortocircuito u otros defectos.

Evaluación del factor de calidad (q) de una bobina de estrangulador

El factor de calidad (Q) de una bobina de estrangulador es una medida de su eficiencia en el almacenamiento y la liberación de la energía magnética. Un alto valor Q indica que la bobina de estrangulamiento tiene bajas pérdidas y puede almacenar más energía en su campo magnético. Para evaluar el valor Q de una bobina de estrangulador, puede usar un medidor Q o un analizador de impedancia.

Aquí hay una breve descripción de cómo medir el valor Q de una bobina de estrangulador usando un medidor Q:

1. Prepare el medidor Q:Encienda el medidor Q y configúrelo en el rango de frecuencia apropiado para la bobina de estrangulador. Asegúrese de que el medidor Q esté calibrado de acuerdo con las instrucciones del fabricante.
2. Conecte la bobina de estrangulador:Conecte la bobina de estrangulamiento al medidor Q utilizando los cables de prueba apropiados. Asegúrese de que las conexiones estén seguras y que no haya contacto suelto.
3. Tome la medición:Una vez que la bobina de estrangulamiento está conectada, el medidor Q mostrará el valor Q de la bobina. Compare el valor Q medido con el valor Q especificado proporcionado por el fabricante. Un valor Q más alto generalmente indica un mejor rendimiento.

Prueba de la corriente de saturación de una bobina de estrangulador

La corriente de saturación de una bobina de estrangulador es la corriente máxima que la bobina puede transportar sin saturar su núcleo magnético. Cuando una bobina de estrangulamiento se satura, su valor de inductancia disminuye significativamente, lo que puede afectar el rendimiento del circuito. Para probar la corriente de saturación de una bobina de estrangulador, puede usar una fuente de corriente y un medidor LCR.

Aquí hay una guía paso a paso sobre cómo probar la corriente de saturación de una bobina de estrangulador:

1. Prepare la configuración de la prueba:Conecte la bobina de estrangulamiento en la serie con una fuente de corriente y un amperímetro. Conecte un medidor de LCR a través de la bobina de estrangulador para medir su inductancia.
2. Aplicar una pequeña corriente:Comience aplicando una pequeña corriente a la bobina del estrangulador y mida su inductancia utilizando el medidor LCR. Registre el valor de inductancia y la corriente correspondiente.
3. Aumente la corriente gradualmente:Aumente gradualmente la corriente que fluye a través de la bobina del estrangulador en pequeños incrementos y mida la inductancia en cada paso. Continúe aumentando la corriente hasta que el valor de inductancia comience a disminuir significativamente.
4. Determinar la corriente de saturación:La corriente de saturación de la bobina del estrangulador es la corriente en la que el valor de inductancia cae a un cierto porcentaje (generalmente 10% - 20%) de su valor inicial.

Otras consideraciones para probar bobinas de estrangulamiento

Además de las pruebas anteriores, hay varios otros factores a considerar al probar la calidad de una bobina de estrangulador:

• Estabilidad de la temperatura:La inductancia y resistencia de una bobina de estrangulador puede cambiar con la temperatura. Es importante probar la bobina del estrangulador a diferentes temperaturas para garantizar que su rendimiento permanezca estable en un amplio rango de temperatura.
• Respuesta de frecuencia:Las bobinas de estrangulamiento están diseñadas para funcionar a frecuencias específicas. Es importante probar la bobina del estrangulador a la frecuencia operativa prevista para garantizar que su rendimiento cumpla con los requisitos de la aplicación.
• Resistencia a aislamiento:La resistencia de aislamiento de una bobina de estrangulador es una medida de su capacidad para evitar la fuga eléctrica. Una baja resistencia a aislamiento puede causar cortocircuitos y otros problemas. Puedes usar un megohmímetro para medir la resistencia de aislamiento de una bobina de estrangulador.

Conclusión

Probar la calidad de una bobina de estrangulador es esencial para garantizar su rendimiento y confiabilidad en varios circuitos eléctricos y electrónicos. Al medir la inductancia, la resistencia, el factor de calidad (Q) y la corriente de saturación de una bobina de estrangulador, puede determinar su idoneidad para su aplicación. ComoBobina de estrangulamientoProveedor, estamos comprometidos a proporcionar bobinas de estrangulamiento de alta calidad que cumplan con los estándares de la industria más estrictos. Si tiene alguna pregunta o necesita ayuda para probar o seleccionar la bobina de estrangulamiento correcta para su solicitud, no dude en contactarnos para obtener más información sobre discusión y adquisición.

Referencias

• Hayt, WH, y Kemmerly, JE (2001). Análisis del circuito de ingeniería. McGraw-Hill.
• Nilsson, JW y Riedel, SA (2008). Circuitos eléctricos. Prentice Hall.
